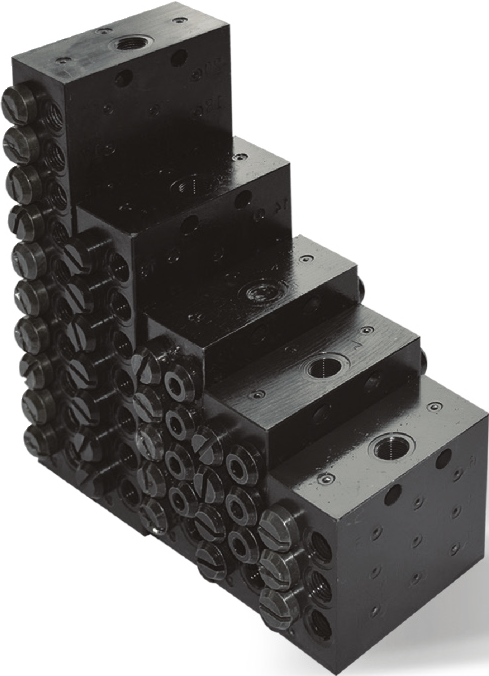

Прогрессивный распределитель PAGULD представляет
собой поршневой клапан, за каждый ход которого подается
фиксированный объем смазочного материала. Смазочный
материал из закрываемого выхода направляется к следующему
прилегающему выходу в порядке убывания. В результате на каждом
следующем выходе выделяется в два раза больше смазки, чем
на предыдущем. Объемы смазки из прилегающих выходов можно
совместить установкой заглушки в один или несколько выходов. От
Т-образных соединителей удалось отказаться благодаря внедрению
внутренних соединений каналов.
Важная особенность прогрессивного распределителя состоит
в прогрессивной взаимосвязи прилегающих выходов, что позволяет
контролировать систему визуальным и электрическим способом.
Преимущества
Герметичность, обеспеченная высокой точностью обработки и сборки поршня и корпуса клапана.
Модульная конструкция.
Внутреннее соединение каналов.
Прогрессивная подача смазочного материала.
Простой контроль визуальным и электрическим способами. Простая замена компонентов. При замене распределителя ошибки подсоединения и неправильное функционирование невозможны из-за различных выходов измерительных устройств.
Повышенное рабочее давление.
Технические характеристики
Количество выходов
6–22
Макс. рабочее давление
35 МПа
Макс. разница давления между выходами
10 МПа
Производительность на выход/ход
0,2 см3
Резьба выходного штуцера
M10 × 1
Материал
Углеродистая сталь
Рабочий диапазон температур
От –40 до 80 °C
Примечание. Выходы 1 и 2 не закрываются заглушками.
